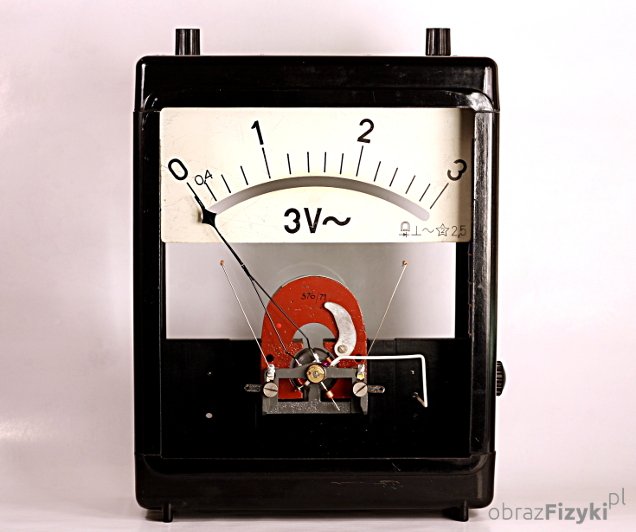

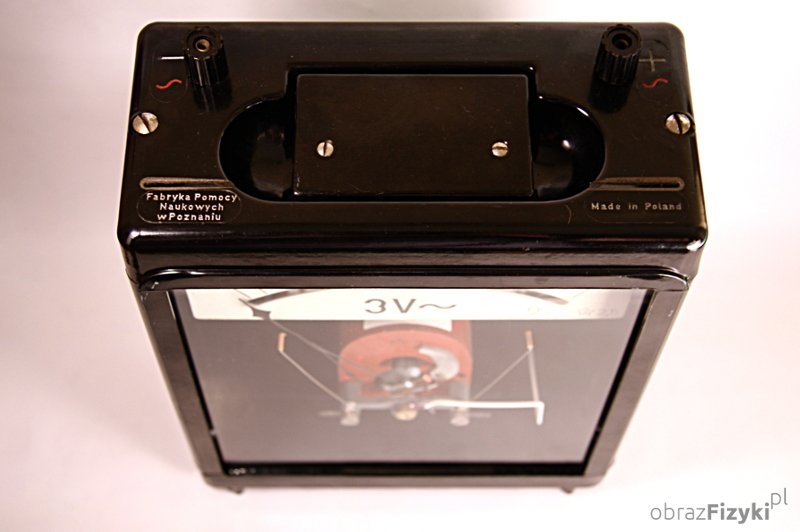

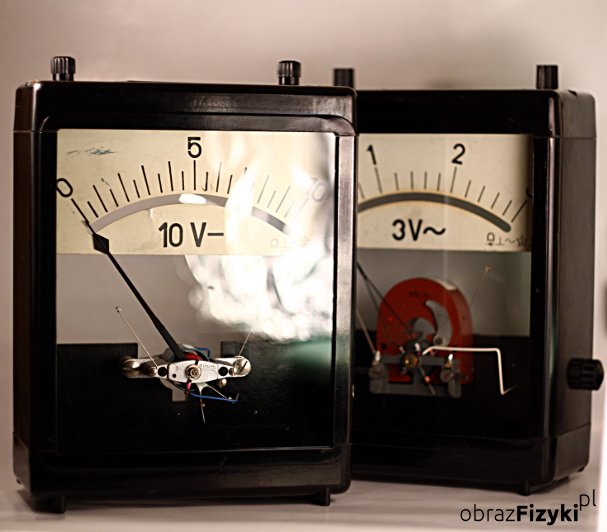

Galwanometr uniwersalny to przyrząd do pomiaru napięć i prądów zarówno stałych jak i zmiennych. Transparentna obudowa odsłania ustrój pomiarowy magnetoelektryczny o ruchomej cewce. Wskazówka przyrządu porusza się na tle wymiennej skali, którą wpina się od góry. Skala składa się z tarczy z naniesioną podziałką oraz z posobnika lub bocznika (opory dodatkowe rozszerzające zakres odpowiednio woltomierza i amperomierza). Korektor umieszczony na bocznej ściance służy do dokładnego ustawiania wskazówki na zerze skali.

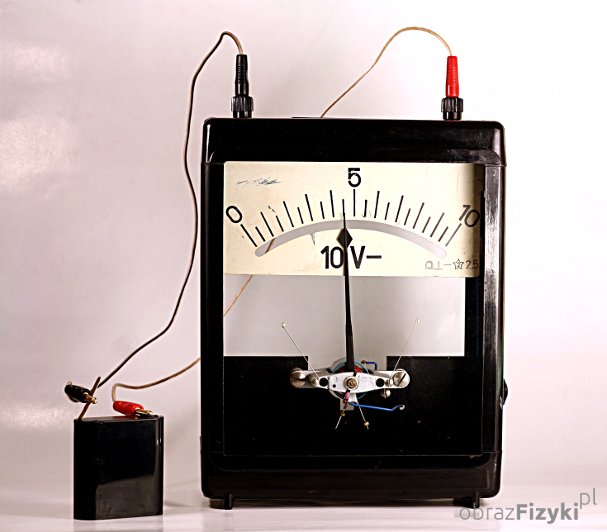

Duże rozmiary przyrządu sprawiają, że bardzo dobrze nadaje się do celów demonstracyjnych przy pomiarach napięć i prądów. Oszklona obudowa pozwalająca na obserwację wszystkich elementów wewnątrz galwanometru umożliwia wyjaśnienie budowy i zasady działania miernika. Przykładowo galwanometr z wpiętą skalą z zerem na środku można wykorzystać przy demonstracji zjawiska indukcji elektromagnetycznej, omawianiu charakteru prądu generowanego przez prądnicę prądu sałego i zmiennego czy przy pomiarze oporu elektrycznego metodą mostka Wheatstone'a.
