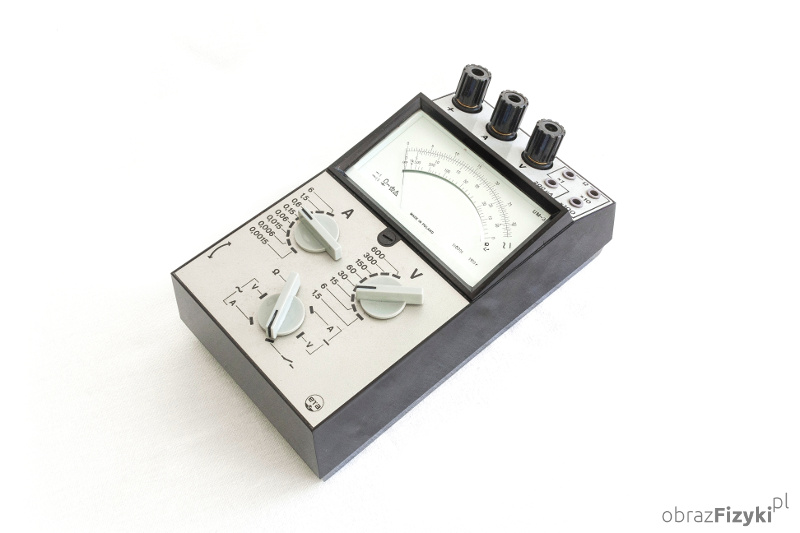

Miernik uniwersalny UM-3B był produkowany przez Zakłady Wytwórcze Przyrządów Pomiarowych "ERA" w Warszawie, dziś już nieistniejące. Jest przeznaczony do pomiarów napięcia stałego, prądu stałego, napięcia przemiennego, prądu przemiennego oraz rezystancji w różnych zakresach pomiarowych.

Wychylenie wskazówki w tym przyrządzie to wynik współdziałania pola magnetycznego nieruchomego magnesu trwałego i prądu stałego płynącego przez uzwojenie ruchomej cewki umieszczonej w jego pobliżu. Wychylenie jest proporcjonalne do mierzonego prądu przepuszczonego przez cewkę. Do położenia spoczynkowego cewka jest sprowadzana przez spieralne sprężyny, z którymi jest połączona. Dla zwiększenia funkcjonalności miernik został wyposażony w m.in. bocznik uniwersalny i prostownik. Przed przeciążeniem ustrój pomiarowy zabezpiecza układ dwóch diod Zenera.

Instrukcja obsługi zaleca odczytywanie wskazywanych wartości jednym okiem i z takiego miejsca, w którym wskazówka pokrywa się ze swoim odbiciem w zwierciadle, które jest pod podziałką. Ma to na celu minimalizację uchybień odczytów będących efektem paralaksy.

Prezentowany egzemplarz miernika UM-3B został wyprodukowany w 1970 roku.
