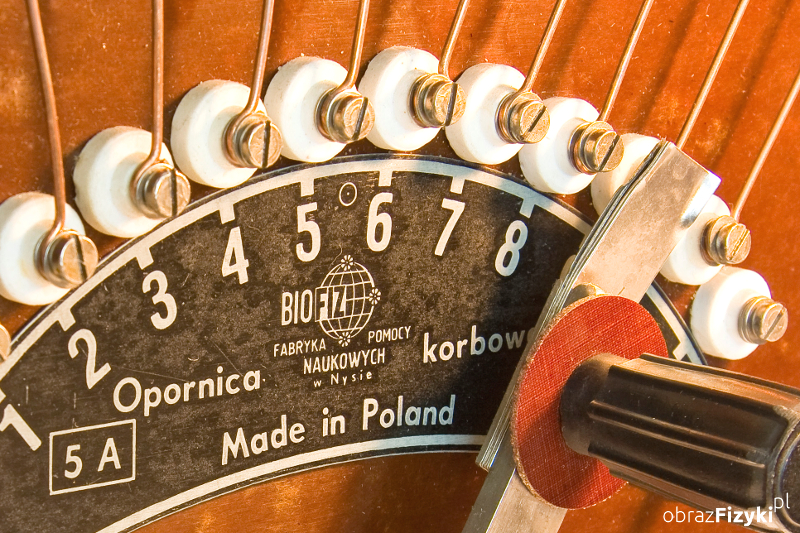

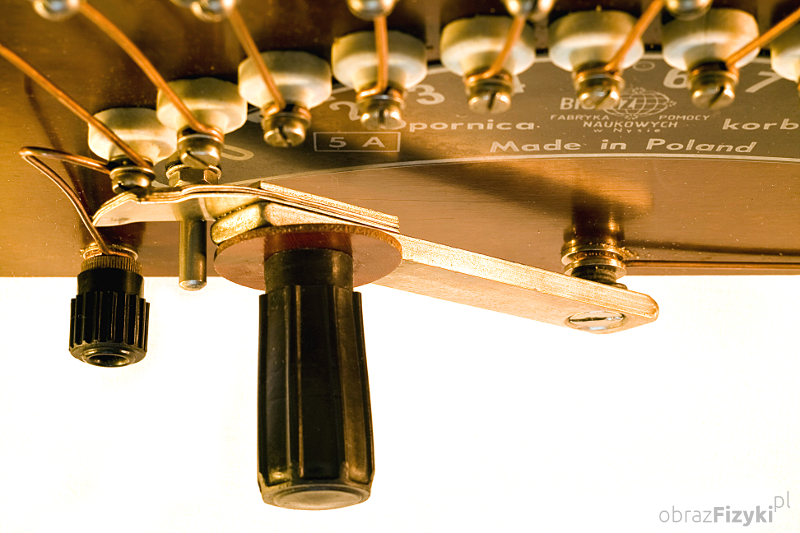

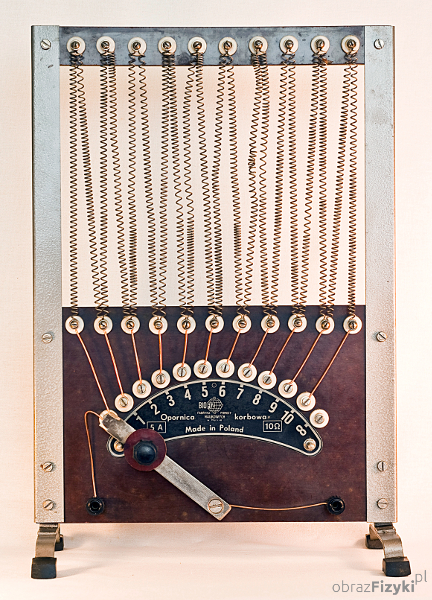

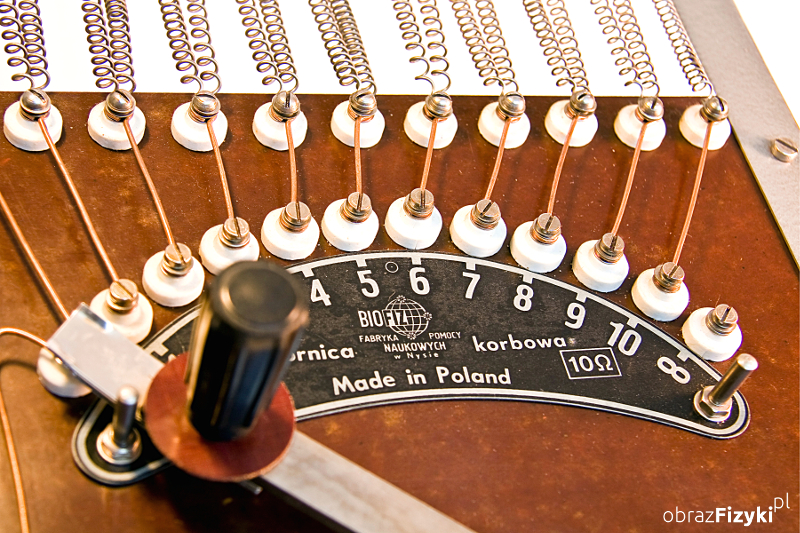

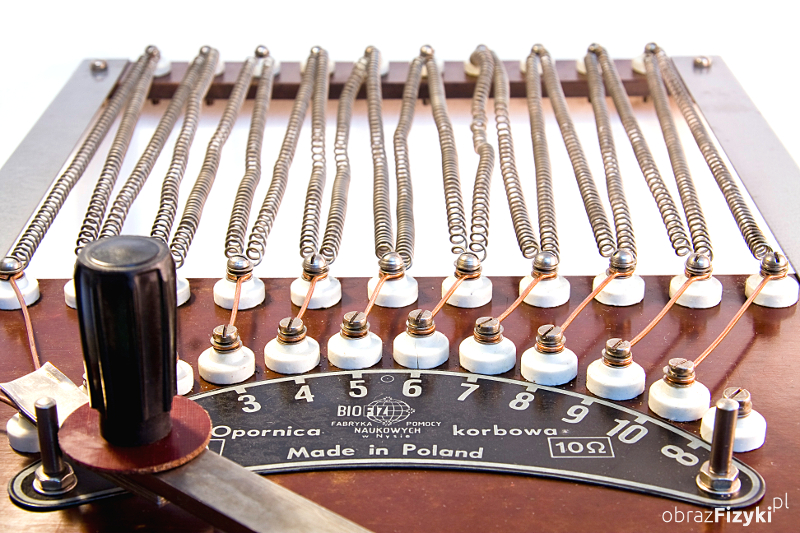

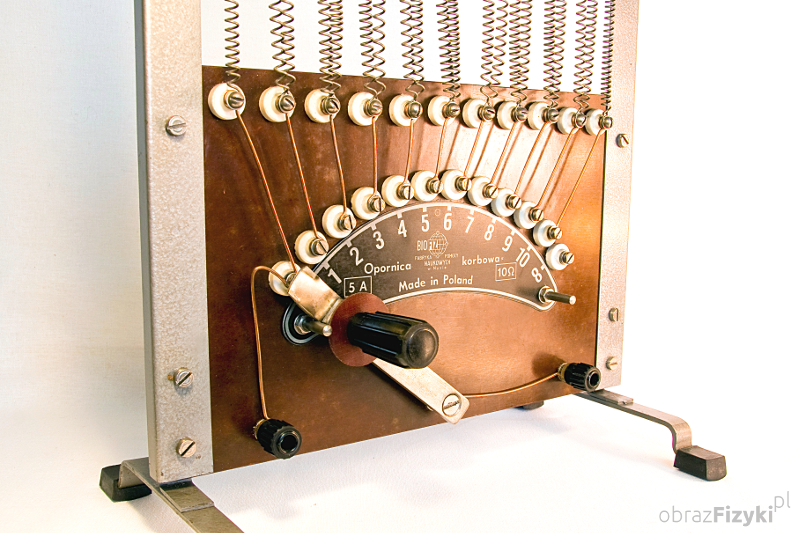

Im dłuższy drut tym większy opór stawia on przepływającemu przez niego prądowi. Fakt ten wykorzystano w konstrukcji opornicy korbowej. Opornica korbowa składa się z metalowej ramy, do której przymocowano dwie płyty izolacyjne. Pomiędzy płytami rozpięty jest spiralny drut oporowy. Na dolnej płycie drut jest przykręcony śrubami kontaktowymi ułożonymi wzdłuż łuku. Ślizgacz korbowy przesuwający się po tych śrubach zamyka obwód przez różne długości drutu oporowego. W ten sposób w obwód włączane są kolejno różne opory. Całkowity opór przyrządu to 10 omów, a dopuszczalne obciążenie wynosi 5A. Duże rozmiary i przejrzysta budowa sprawiają, że przyrząd bardzo dobrze nadaje się do demonstracji związanych z obwodami elektrycznymi.
